Infrarot-Flächenheizung Therm 2500

Infrarot-Flächenheizung Therm 2500 zur Verlegung unter Laminat- und Vinylböden

Die Infrarot-Flächenheizung Therm 2500 eröffnet Ihnen neue Heizperspektiven. Diese moderne Infrarotheizung besteht aus Heizfolien mit gutem Strahlungswirkungsgrad. Das Prinzip der Infrarot-Flächenheizung Therm 2500 ist in der Wirkungsweise ähnlich dem einer herkömmlichen warmwassergeführten Flächenheizung – nur eben elektrisch betrieben (Kleinspannung).

Mit einer Therm 2500 sind Sie klar im Vorteil: Die eingesetzte Energie wird beinahe ohne Verluste direkt in Wärme umgewandelt, durch vollflächige Wärmeabgabe entsteht eine höhere Heizdynamik und kürzere Aufheizphase für die Erwärmung von Oberflächen.

Die Infrarot-Heizfolien selbst sind ca. 1 mm dünn und lassen sich einfach und schnell verarbeiten. Als Fußbodentemperierung ist kein zusätzlicher Aufbau nötig. Die Heiztechnik wird schwimmend unter Oberbelägen (z. B. Laminat, Vinyl oder Klickparkett) verlegt, welche ebenfalls schwimmend verlegt werden.

Der ausgewählte Oberbelag muss vom Hersteller für die Nutzung einer Fußbodentemperierung dieser Art freigegeben sein (fußbodenheizungsgeeignet).

Infrarot Flächenheizung Laminat Vinyl

Exemplarischer Aufbau

Dieses Bild zeigt an einem Schaustück den exemplarischen Aufbau mit Trittschalldämmung, Heizfolie, Temperaturfühler und Deck-Laminat.

Infrarot Flächenheizung Laminat Vinyl Anschlusskabel

Anschlusskabel

Die Heizfolien werden mittels der mitgelieferten Anschlusskabel und Anschlussklemmen an den Kupferstreifen der Bahnen verkabelt.

Infrarot Flächenheizung Laminat Vinyl Anschlussklemme

Anschlussklemme Detail

Im Bild eine Anschlussklemme im Detail.

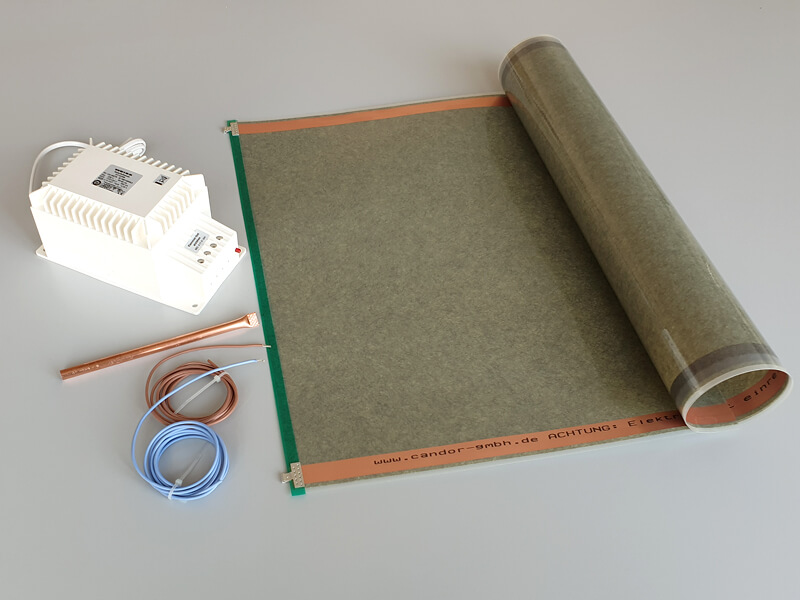

Infrarot Flächenheizung Laminat Vinyl Lieferset

Infrarot Flächenheizung Komponenten

Abbildung der üblicherweise benötigten Komponenten mit Heizfolie, Kabeln, Temperaturfühler und entsprechend dimensionierter Transformator.

Infrarot-Heizfolie unter Laminat – so geht es!

Beratungs- / Planungsgespräch

Gerne beraten wir Sie bei der konkreten Planung der Anzahl und Längen erforderlichen Heizbahnen. Nehmen Sie einfach Kontakt mit uns auf.

Termin Planung / Beratung

Produktbeschreibung

  • Anwendung als Voll- oder Zusatzheizung und auch als partielle Flächentemperierung

  • für den nachträglichen Einbau als Fußbodenheizung geeignet, nur 1 mm dünn, keine zusätzliche Aufbauhöhe

  • Kleinspannungstechnik, absolut sicher auch bei Feuchtigkeit oder mechanischer Beschädigung

  • schnelle Reaktionszeit durch vollflächige Wärmeabgabe

  • hoher Strahlungswirkungsgrad

  • kurze Aufheizphase, damit sehr energieeffizient

  • serienmäßig in 2 Wärme-Leistungsstufen verfügbar (weitere Leistungen auf Anfrage möglich)

  • vorgefertigte Heiz-Sets, Längen der Heizbahnen können beim Einbau vor Ort angepasst werden

  • Strahlungswärme für ein behagliches und gesundes Raumklima

  • Montage durch Handwerksbetriebe wie Trockenbauer, Maler oder Stuckateur, Elektriker, Klempner

  • gut kombinierbar mit PV-Anlagen und Eigenstromerzeugung

  • komfortable Steuerung durch Raumtemperaturregler sowie KNX / Smart Home Systeme

  • Herstellung erfolgt in Deutschland

SchutzklasseSK 3
SchutzartIP 20
Temperaturmax. Oberflächentemperatur

ca. 25 °C bis 40 °C

Lagerung / Transport-10 °C bis 40 °C
CE Konformja



SetAnzahl HeizbahnenSpannung Leistung


Variante V1* 42 W/m und 63 W/m


XS (V1)*1 St. Heizbahn

15 - 42 V

95 Watt
S (V1)*2 St. Heizbahnen

15 - 42 V

190 Watt
M (V1)*3 St. Heizbahnen

15 - 42 V

285 Watt
L (V1)*4 St. Heizbahnen

15 - 42 V

380 Watt
XL (V1)*5 St. Heizbahnen

15 - 42 V

475 Watt
XXL (V1)*6 St. Heizbahnen

15 - 42 V

570 Watt
 Variante V2* 64 W/m und 110 W/m
XS (V2)*1 St. Heizbahn15 - 42 V135 Watt
S (V2)*2 St. Heizbahnen15 - 42 V270 Watt
M (V2)*3 St. Heizbahnen15 - 42 V405 Watt
L (V2)*4 St. Heizbahnen15 - 42 V540 Watt



* Leistungsklassen nach Anwendung und Dämmwerten

V1
Leistung 42 W/m und 63 W/m
geeignet für Immobilien mit guten Dämmwerten

V2
Leistung 64 W/m und 110 W/m
geeignet für Immobilien mit mittleren Dämmwerten


gültig für alle Set's
Abmessung Heizbahn 2300 mm x 570 mm (Sondergrößen auf Anfrage erhältlich)
Abmessungen von Sicherheitstrenntransformatoren auf Anfrage erhältlich
technische Änderungen vorbehalten



Die Heiztechnik wird schwimmend unter Oberbeläge, die ebenfalls schwimmend verlegt werden, ausgelegt z. B. Laminatbelag, Vinylbelag, Klickparkett oder weitere Bodenbeläge. Der ausgewählte Oberbelag muss vom Hersteller für die Nutzung einer Fußbodentemperierung dieser Art freigegeben sein (fußbodenheizungsgeeignet).

Für die Regelung ist ein Thermostat mit Fußbodenfühler zu verwenden. Durch Sicherheitskleinspannung bleibt die Flächenheiztechnik auch bei Feuchtigkeit oder mechanischer Beschädigung absolut sicher.

Alles Wichtige rund um die technische Inbetriebnahme und die Bedienungsanleitung Ihrer neuen Candor-Infrarotheizung können Sie dem hier zum Download verlinkten Dokument entnehmen.

Download Anleitung

Technisches DatenblattDownload
CE-KonformitätserklärungDownload
RoHS-NachweisDownload
Gesamtkatalog InfrarotheizungDownload
Installations- / BedienungsanleitungDownload
Montageanleitung Wandmontage DownloadDownload
Montageanleitung DeckenmontageDownload
