Infrarot-Flächenheizung Therm 2400

Infrarot-Flächenheizung Therm 2400 zum Einspachteln in Wand, Decke oder Boden (unter Fliesen)

Die Flächenkomfortheizung Therm 2400 eröffnet Ihnen neue Heizperspektiven. Diese moderne Infrarotheizung besteht aus Heizfolien mit einem guten Strahlungswirkungsgrad. Das Prinzip der Infrarot Flächenkomfortheizung Therm 2400 ist in der Wirkungsweise ähnlich dem einer herkömmlichen warmwassergeführten Flächenheizung. Der große Unterschied hierbei ist aber, dass Sie hier keinen wassergeführten Heizkreislauf benötigen, da es sich um elektrisch betriebene sehr dünne Heizfolien handelt, welche Sie nicht nur im Bodenbereich sondern auch an den Wänden und Decken verbauen können. Dabei wird die Heizfolie in den Spachtel eingearbeitet und anschließend mit der gewünschten Deckschicht versehen (Glattspachtel, Dekorputz, Fliesen etc.).

Mit einer Flächenheizung des Modells Therm 2400 sind Sie klar im Vorteil: Die eingesetzte Energie wird beinahe ohne Verluste direkt in Wärme umgewandelt, durch vollflächige Wärmeabgabe entsteht eine höhere Heizdynamik und kürzere Aufheizphase für die Erwärmung von Oberflächen. Die Infrarot-Heizfolien selber sind ca. 0,5 mm dünn und lassen sich einfach und schnell verarbeiten.

Infrarot Flächenheizung Fliesen exemplarischer Aufbau

Exemplarischer Aufbau

Dieses Bild zeigt an einem Schaustück den exemplarischen Aufbau mit eingespachtelter Heizfolie, Temperaturfühler, Fliesenkleberbett und Fliesen.

Infrarot Flächenheizung installieren

Anschlusskabel

Die Heizfolien werden mittels der mitgelieferten Anschlusskabel und Anschlussklemmen an den Kupferstreifen der Bahnen verkabelt.

Flächenheizung Infrarot Anschlussklemme

Anschlussklemme Detail

Im Bild eine Anschlussklemme im Detail.

Infrarot Flächenheizung kaufen

Infrarot Flächenheizung Komponenten

Abbildung der üblicherweise benötigten Komponenten mit Heizfolie, Kabeln, Temperaturfühler und entsprechend dimensionierter Transformator.

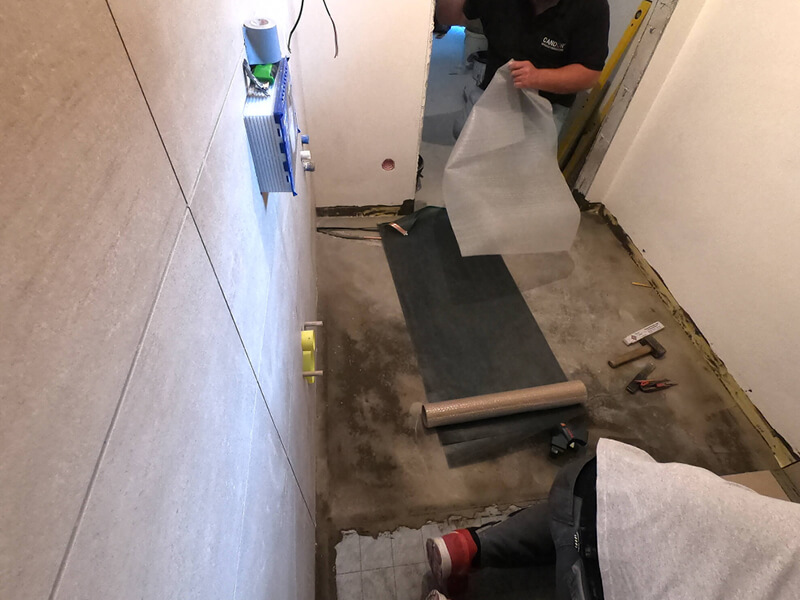

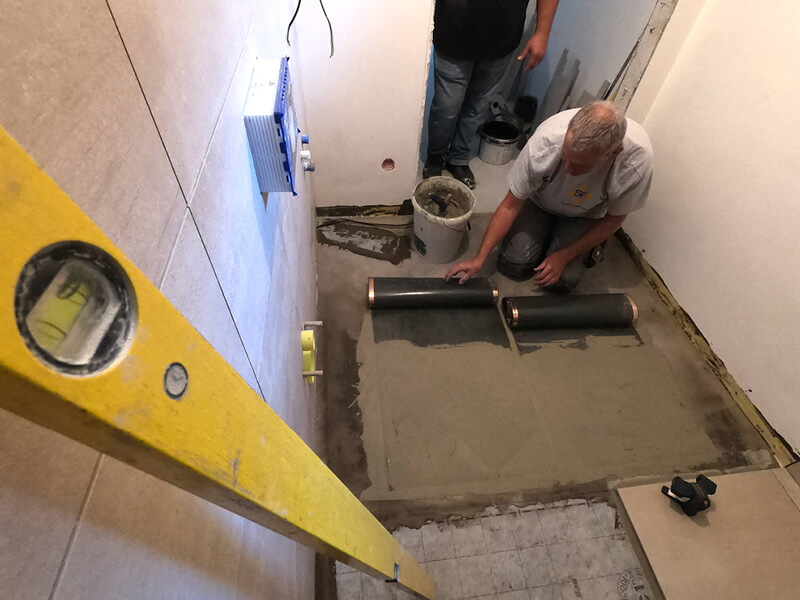

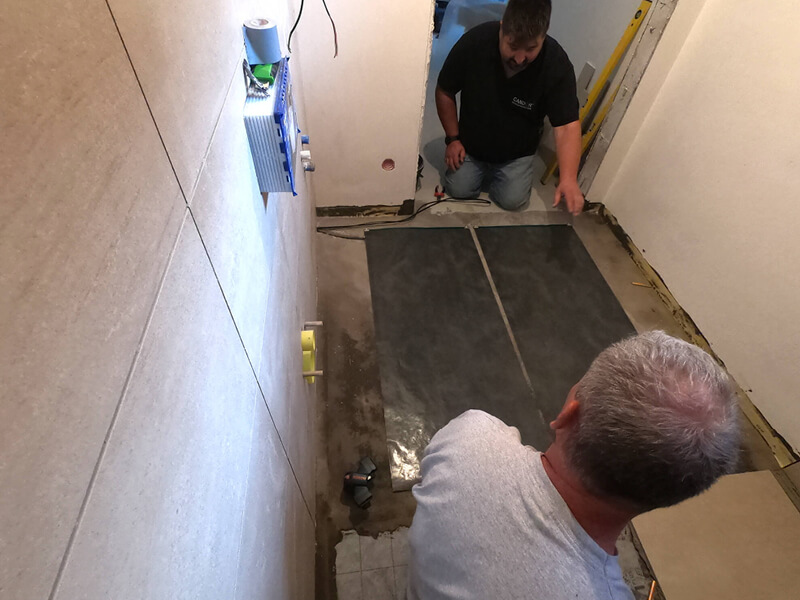

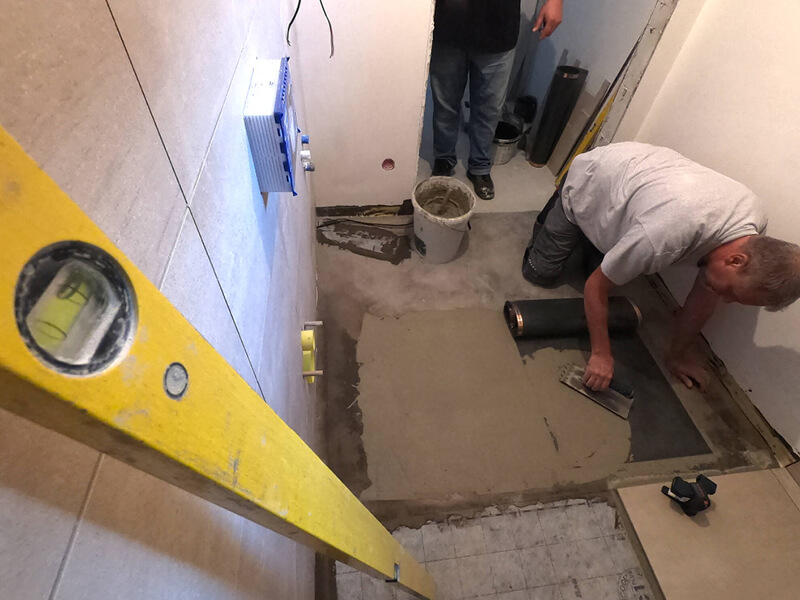

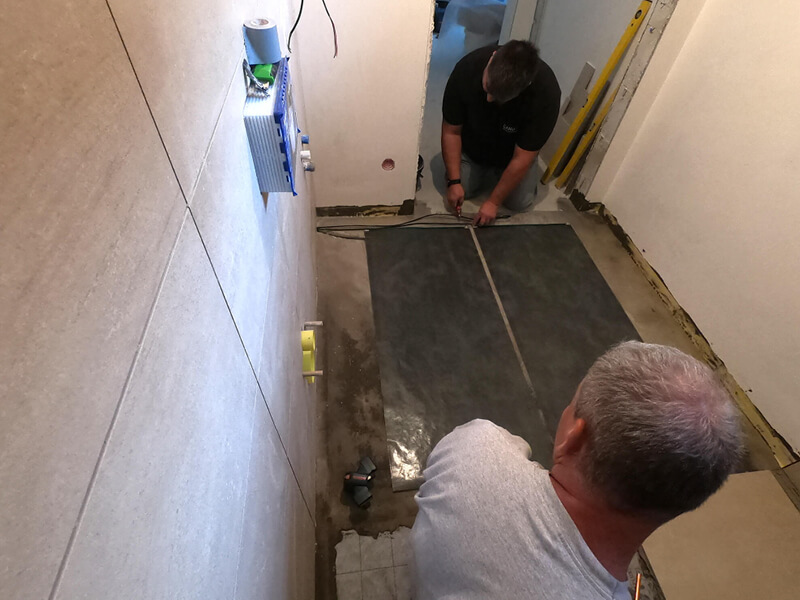

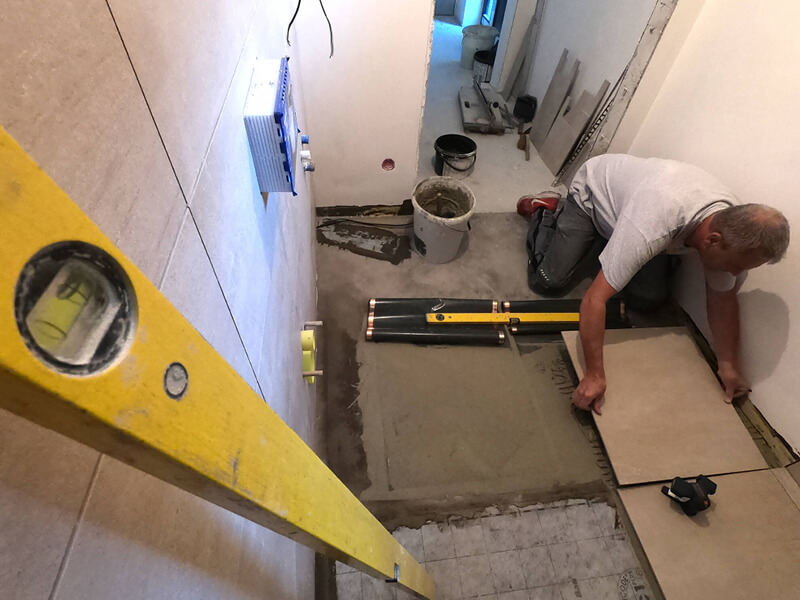

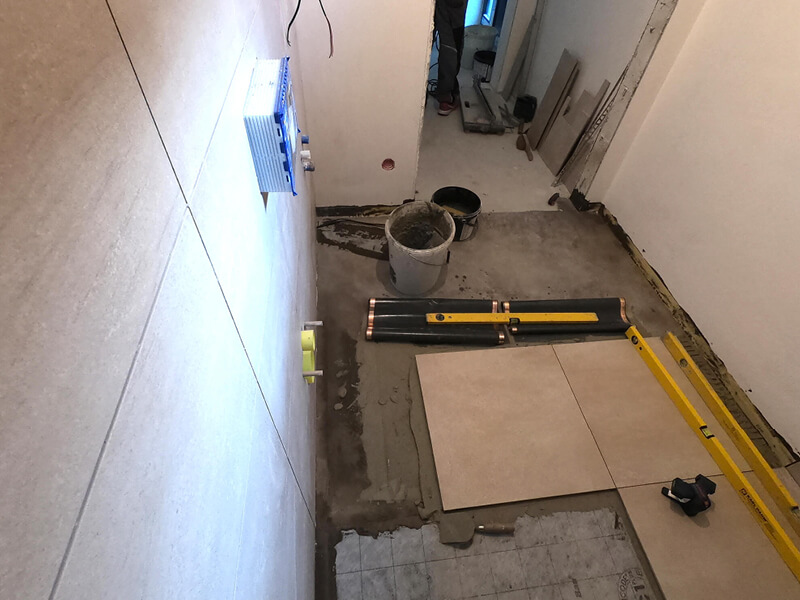

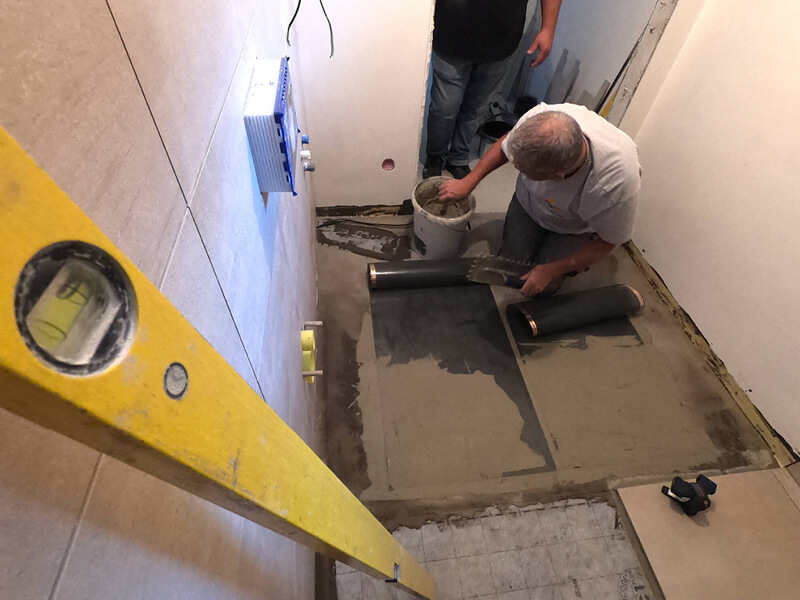

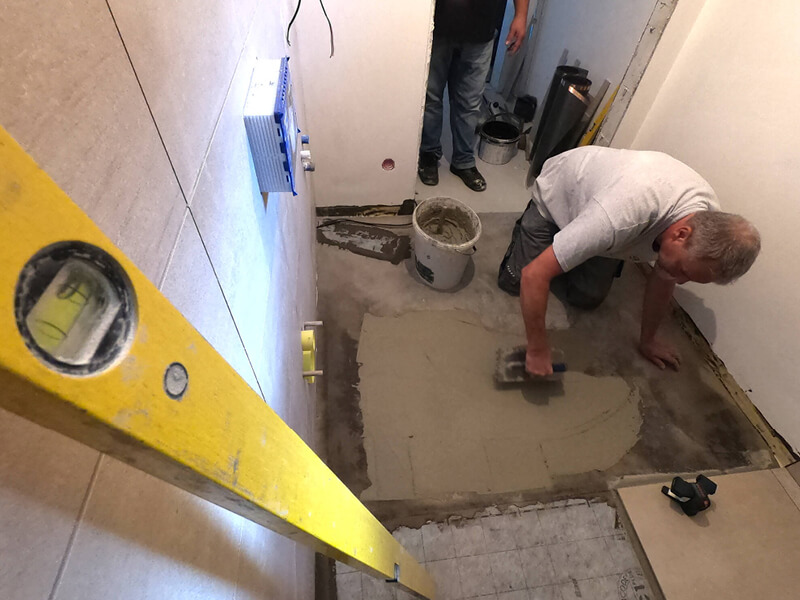

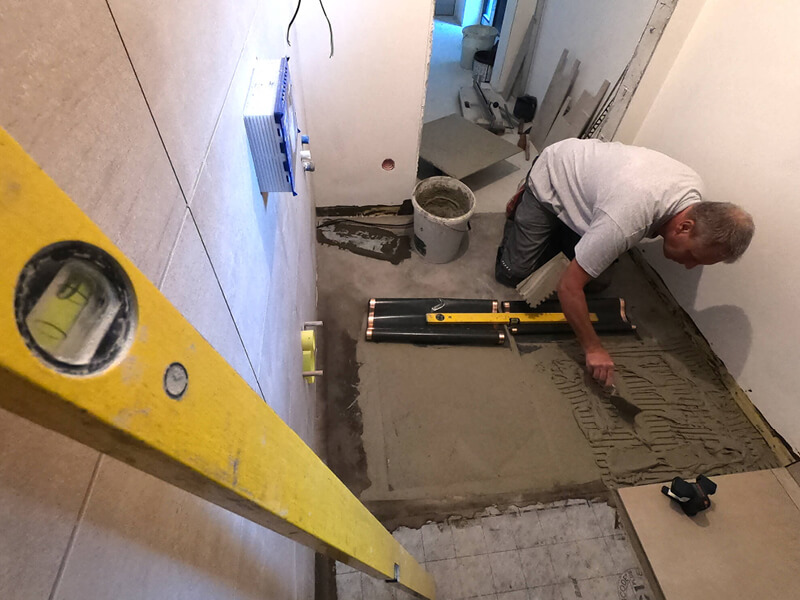

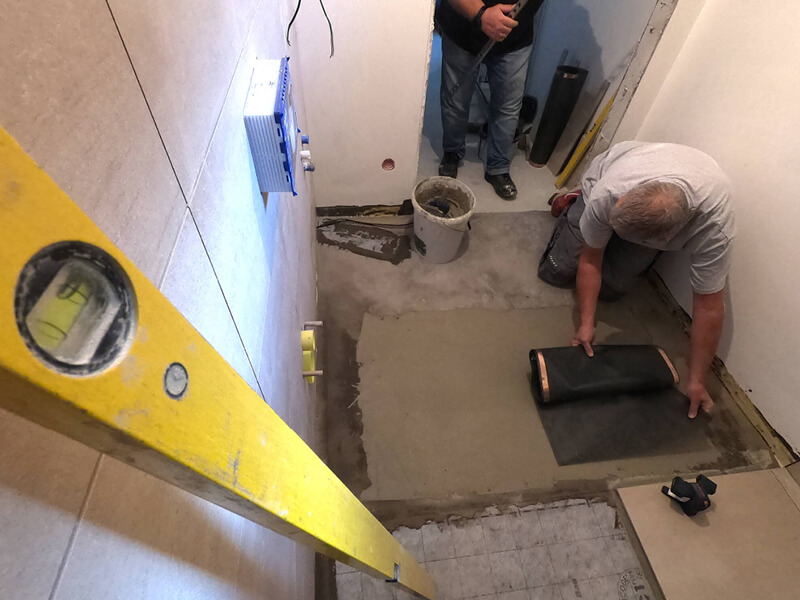

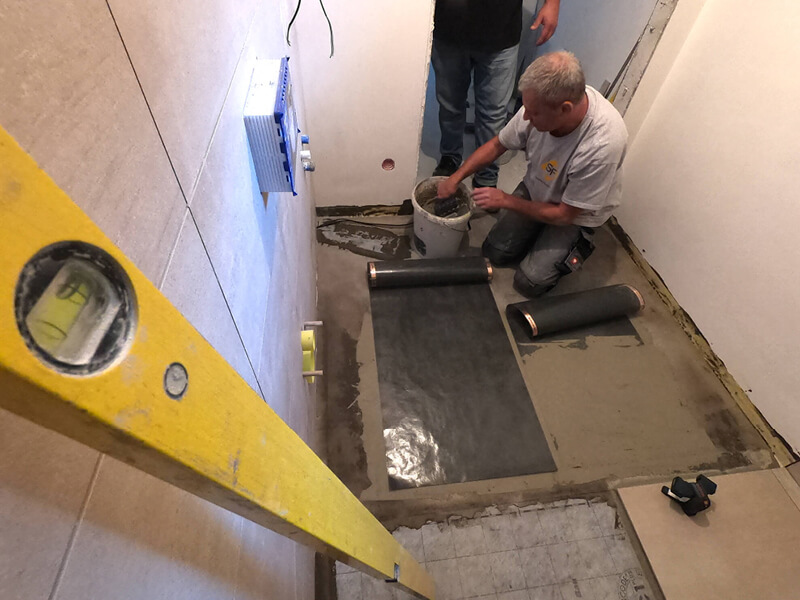

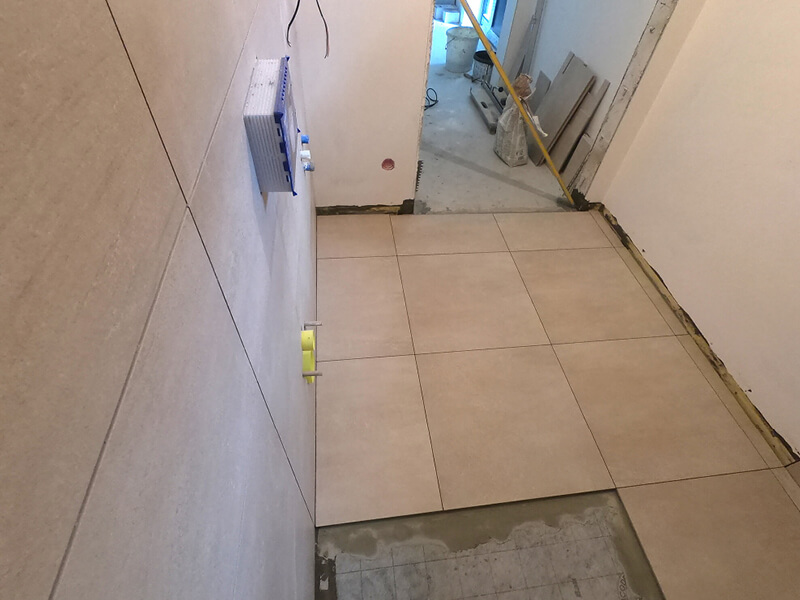

Infrarot-Heizfolie unter Fliesen – so geht es!

Beratungs- / Planungsgespräch

Gerne beraten wir Sie bei der konkreten Planung der Anzahl und Längen erforderlichen Heizbahnen. Nehmen Sie einfach Kontakt mit uns auf.

Termin Planung / Beratung

Produktbeschreibung

  • Anwendung als Voll- oder Zusatzheizung und auch als partielle Flächentemperierung

  • geeignet für Wohnimmobilien, Freizeitbauten, Gewerbeeinrichtungen und vieles mehr

  • Fußboden, Wand- oder Deckenmontage (und auch in Dachschrägen)

  • für den nachträglichen Einbau als Fußbodenheizung geeignet, nur 0,5 mm dünn, keine zusätzliche Aufbauhöhe

  • Kleinspannungstechnik, Einbau im aktiven Nassbereich z. B. in Duschen (Boden/Wand) möglich (TÜV-geprüfter Transformator)

  • schnelle Reaktionszeit durch vollflächige Wärmeabgabe

  • hoher Strahlungswirkungsgrad

  • kurze Aufheizphase, damit sehr energieeffizient

  • serienmäßig in 3 Wärme-Leistungsstufen verfügbar (weitere Leistungen auf Anfrage möglich)

  • vorgefertigte Heiz-Sets, Längen der Heizbahnen können beim Einbau vor Ort angepasst werden

  • Strahlungswärme für ein behagliches und gesundes Raumklima

  • Montage durch Handwerksbetriebe wie Trockenbauer, Maler oder Stuckateur, Elektriker, Klempner

  • gut kombinierbar mit PV-Anlagen und Eigenstromerzeugung

  • komfortable Steuerung durch Raumtemperaturregler sowie KNX / Smart Home Systeme

  • Herstellung erfolgt in Deutschland

  • Die Flächenheizsysteme Therm 2400 werden als vorkonfektionierte Sets ausgeliefert. Die Heizbahnen lassen sich passend kürzen. Sondergrößen auf Anfrage lieferbar. Die Montage der elektrischen Flächenheizung Therm 2400 kann durch Fachhandwerker geschehen. Weitere Infos siehe Registerkarte "Montage".

  • Lieferumfang: vorkonfektionierte Heizbahn(en) mit Anschlussklemmen inkl. Sicherheitstrenntransformator.

  • Als Zubehör gegen Aufpreis empfehlen wir die Verwendung passender Raumthermostate. Hier beraten wir Sie gerne.

SchutzklasseSK 3
SchutzartIP 20
Temperaturmax. Oberflächentemperatur

ca. 25 °C bis 40 °C

Lagerung / Transport-10 °C bis 40 °C
CE Konformja



SetAnzahl HeizbahnenAbmessung HeizfolienSekundär Spannung ca.Transformator Leistung ca. Leistung Folien ca.
 Variante V1* ca. 50 W/lfd. m
XS (V1)*1 St. Heizfolie2,1 m x 0,59 m

15 - 42 V

250 VA105 VA
S (V1)*2 St. Heizfolien2,1 m x 0,59 m

15 - 42 V

250 VA210 VA
M (V1)*3 St. Heizfolien2,1 m x 0,59 m

15 - 42 V

450 VA314 VA
L (V1)*4 St. Heizfolien2,1 m x 0,59 m

15 - 42 V

450 VA419 VA
XL (V1)*5 St. Heizfolien2,1 m x 0,59 m

15 - 42 V

650 VA534 VA
XXL (V1)*6 St. Heizfolien2,1 m x 0,59 m

15 - 42 V

650 VA629 VA
 Variante V2* ca. 70 W/lfd. m
XS (V2)*1 St. Heizfolie2,1 m x 0,59 m

15 - 42 V

250 VA147 VA
S (V2)*2 St. Heizfolien2,1 m x 0,59 m

15 - 42 V

450 VA294 VA
M (V2)*3 St. Heizfolien2,1 m x 0,59 m

15 - 42 V

650 VA442 VA
L (V2)*4 St. Heizfolien2,1 m x 0,59 m

15 - 42 V

650 VA589 VA
 Variante V3* ca. 99 W/lfd. m
XS (V3)*1 St. Heizfolie2,1 m x 0,59 m

15 - 42 V

200 VA207 VA
S (V3)*2 St. Heizfolien2,1 m x 0,59 m

15 - 42 V

450 VA415 VA
M (V3)*3 St. Heizfolien2,1 m x 0,59 m

15 - 42 V

650 VA623 VA
SASondergrößeindividuell



* Leistungsklassen nach Anwendung und Dämmwerten

V1
Leistung 42 W/m und 75 W/m
geeignet für Immobilien mit guten Dämmwerten

V2
Leistung 64 W/m und 115 W/m
geeignet für Immobilien mit mittleren Dämmwerten

V3
Leistung 84 W/m und 145 W/m 
geeignet für Immobilien mit schlechten Dämmwerten / Badezimmer und Wintergärten

gültig für alle Set's
Abmessung Heizbahn 2100 mm x 590 mm (Sondergrößen auf Anfrage erhältlich)
Abmessungen von Sicherheitstrenntransformatoren auf Anfrage erhältlich
technische Änderungen vorbehalten



Die Infrarot Flächenheizung wird als Deckenheizung, Wandheizung, Fußbodenheizung, Fliesenheizung eingesetzt. Als Fußbodentemperierung ist kein zusätzlicher Aufbau nötig. Als Wandheizung / Deckenheizung können die Heizbahnen mit Feinputz, Spachteltechnik oder Tapete überzogen werden und sind in der Wand oder Decke voll integriert und optisch nicht mehr sichtbar. Besonders bei Dachschrägen empfiehlt sich die Installation der platzsparenden Deckenheizung.

Die Infrarot-Heizbahnen sind diffusionsoffen. Wird die Flächenkomfortheizung Therm 2400 als Fußbodenheizung verlegt, so ist ein Thermostat mit Fußbodenfühler zu verwenden. Der ausgewählte Oberbelag muss vom Hersteller für die Nutzung einer Fußbodenheizung freigegeben sein (fußbodenheizungsgeeignet).

Sicherheitskleinspannung: Das unbeabsichtigte Perforieren der Heiztechnik mit einem Nagel oder einer Schraube ist daher ungefährlich. Die Heiztechnik kann direkt im Nassbereich z. B. in Duschen als Fliesenheizung installiert werden. Bei Wand- oder Deckenmontage können aus der Heizfolie Schalter- / Steckdosenöffnungen ausgeschnitten werden.

Alles Wichtige rund um die technische Inbetriebnahme und die Bedienungsanleitung Ihrer neuen Candor-Infrarotheizung können Sie dem hier zum Download verlinkten Dokument entnehmen.

Download Anleitung

Technisches DatenblattDownload
CE-KonformitätserklärungDownload
RoHS-NachweisDownload
Gesamtkatalog InfrarotheizungDownload
Installations- / BedienungsanleitungDownload
Montageanleitung Wandmontage DownloadDownload
Montageanleitung DeckenmontageDownload
